Batterieprüfschrank
Entwickelt für thermische Batterietests.
Sicher ausgelegt für Anwendeungen bis Hazard Level 4.
Der Memmert Batterieprüfschrank U-BTC wurde speziell für thermische Batterieprüfungen bis Hazard Level 4 entwickelt und schafft durch präzise Temperaturregelung und integrierte Sicherheitsfunktionen verlässliche Bedingungen für den Prüfprozess.
Batterieprüfungen stellen hohe Anforderungen an eine sichere und zuverlässige Prüfumgebung. Neben der Temperatur müssen auch der Wärmeeintrag des Prüflings, der geplante Prüfablauf sowie mögliche Fehlerszenarien berücksichtigt werden.
Die Wärmeschränke der Produktserie U-BTC wurden für thermische Batterieprüfungen bis Hazard Level 4 entwickelt.
Für Ihre Batterieprüfung
Von Batteriezellen über Module und Packs bis zur Systemebene unterstützt der U-BTC thermische Prüfungen in Entwicklung, Validierung und Qualitätssicherung. Typische Aufgaben sind Alterungs-, Performance-, Lagerungs- sowie Dauer-/Zyklusprüfungen bei erhöhten Temperaturen innerhalb der bestätigten Anwendungsgrenzen.
Typische Einsatzbereiche
- Batterie- und Zellhersteller
- Automotive OEMs und Zulieferer
- Anbieter industrieller Energiespeicher
- Prüf- und Testlabore
- Forschungseinrichtungen
Sicherheitsfunktionen serienmäßig integriert
Beim U-BTC greifen batteriespezifische Sicherheitsfunktionen zusammen und sind bereits serienmäßig in der Grundausstattung enthalten. Dadurch müssen zentrale Sicherheitsfunktionen nicht separat ausgewählt oder bestellt werden.
Im Standard enthalten
- Druckentlastung
- Mechanische Türsicherung
- Prozessabhängige elektronische Türverriegelung
- Tür-Auf-Erkennung
- Innenraum nahezu gasdicht
- Signalleuchten für den Gerätestatus
- Temperaturbegrenzung auf +120 °C

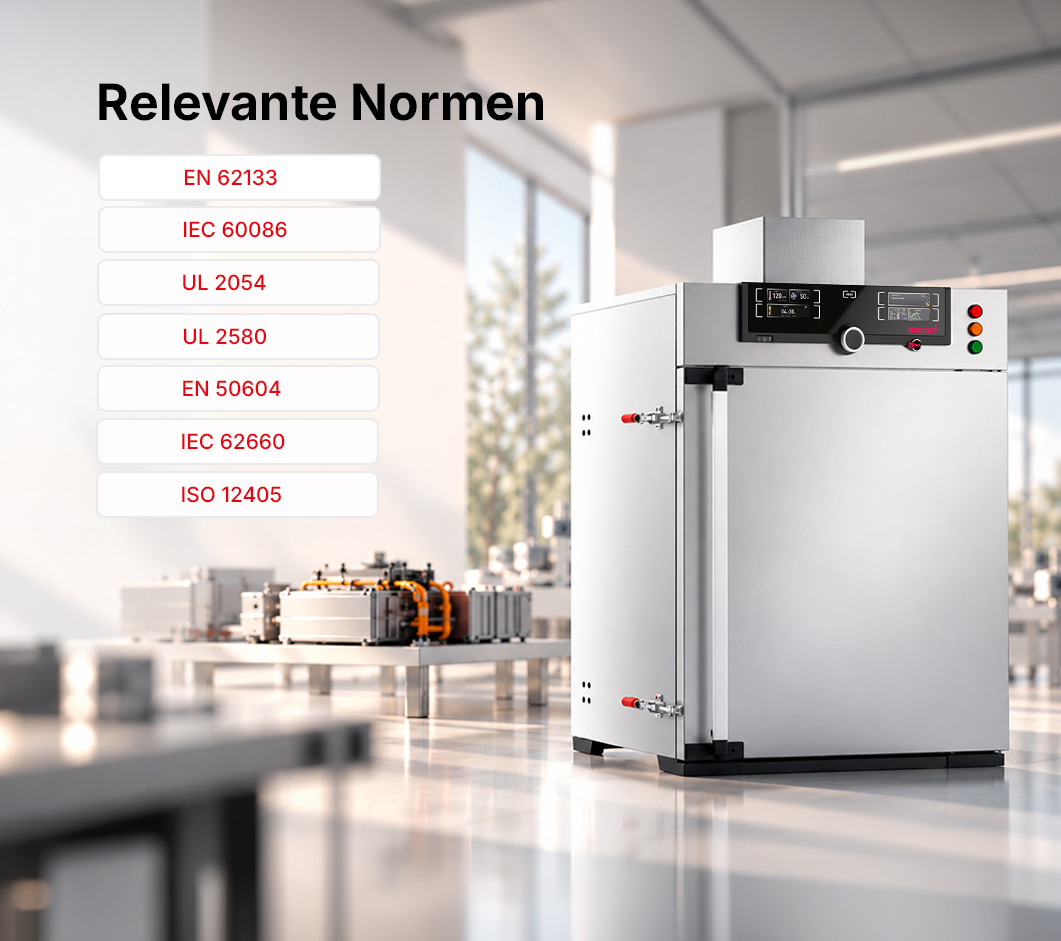

Normen im Fokus
Der U-BTC unterstützt typische thermische Prüfaufgaben im Umfeld relevanter Batteriestandards. Welche Prüfverfahren im konkreten Fall unterstützt werden, hängt vom Prüfling, den geforderten Prüfbedingungen und dem gewählten U-BTC-Modell ab.
| Hazard Level |
Beschreibung | Effekt auf die Batteriezelle | Optischer/ Akustischer Alarm |
Temperaturbegrenzer Tmax |
Elektrische Türverriegelung |
Mechanische Türsicherung |
Reversible Druckentlastungsklappe |
Branderkennung/ CO₂-Messung |
Spüleinrichtung CO₂ / N₂ / LN₂ |
N₂-Inertisierung stetig / O₂-Messung |
Überdruckentlastung/ Berstscheibe |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | Keine Auswirkung |
Kein Effekt. Keine Beeinflussung der Funktionalität. |
☒ | ||||||||
| 1 | Schutzsystem spricht an |
Kein Defekt, Zelle wieder herstellbar, Reparatur Schutzsystem. |
☒ | ☒ | |||||||
| 2 | Defekt, Schaden |
Zelle beschädigt. Reparatur notwendig. |
☒ | ☒ | ☒ | ||||||
| 3 |
Leck, Masseverlust < 50 % |
Verlust von Elektrolyt, kein Ablasen, keine Flamme oder Feuer. |
☒ | ☒ | ☒ | ☒ | |||||
| 4 |
Gasaustritt, Masseverlust > 50 % |
Verlust von Elektrolyt, abblasende Zelle, keine Flamme oder Feuer. |
☒ | ☒ | ☒ | ☒ | ☒ | ||||
| 5 | Feuer oder Flamme |
Kein Bruch, keine Explosion, keine fliegenden Teile. |
□ | □ | □ | □ | □ | □ | □ | ||
| 6 | Bruch |
Keine Explosion, keine fliegenden Teile. |
□ | □ | □ | □ | □ | □ | □ | □ | |
| 7 | Explosion |
Explosion, Zerstörung in kürzester Zeit. |
□ | □ | □ | □ | □ | □ | □ | □ | □ |
| Modellgröße | Volumen | Innenmaße (B, H, T) |
Außenmaße (B, H, T) |
Max. Belastung pro Gerät |
|---|---|---|---|---|
| 110 | 108 Liter | 560×480×400 mm | 745×864×584 mm | 175 kg |
| 160 | 161 Liter | 560×720×400 mm | 745×1104×584 mm | 210 kg |
| 250 | 256 Liter | 800×640×500 mm | 984×1023×684 mm | 300 kg |
| 260 | 256 Liter | 640×800×500 mm | 824×1183×684 mm | 300 kg |
| 400 | 384 Liter | 640×1200×500 mm | 824×1720×684 mm | 300 kg |
| 450 | 449 Liter | 1040×720×600 mm | 1224×1247×784 mm | 300 kg |
| 750 | 749 Liter | 1040×1200×600 mm | 1224×1720×784 mm | 300 kg |
Prüfprozesse im Blick behalten
Für vernetzte Prozesse kann der U-BTC in das digitale Memmert myChamber-Ökosystem eingebunden werden. So lassen sich digitale Funktionen für Überwachung, Geräteverwaltung und Dokumentation in den Prüfprozess integrieren.
Passt der U-BTC zu Ihrer Prüfaufgabe?
Welche Modellgröße und Variante für Ihre Anwendung geeignet ist, hängt unter anderem von Prüfling, Temperaturanforderung und Sicherheitsbereich ab. Senden Sie uns Ihre Anforderungen - wir unterstützen Sie bei der Auswahl der passenden U-BTC-Konfiguration.
