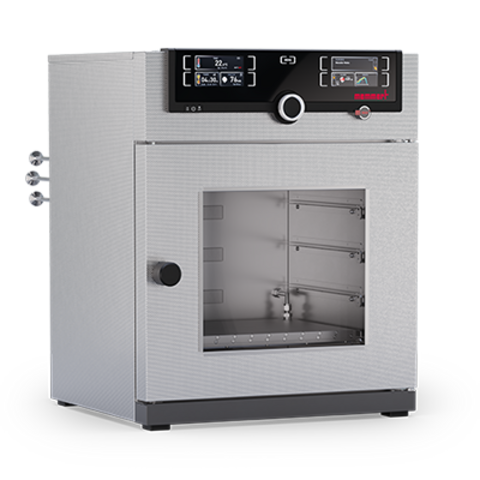

Auf dieser Seite finden Sie zu unserem m360 gekühlten Vakuumschrank VOcool alle wesentlichen technischen Daten. Für weitere Informationen steht Ihnen unser Vertrieb gerne zur Verfügung. Kontaktieren Sie bitte unsere Technikspezialisten unter m360@memmert.com.
Temperatur
| Arbeitstemperaturbereich | von 5°C (mind. 20 unter Raumtemperatur) bis +90°C |
|---|---|
| Einstellgenauigkeit Temperatur | bis 99.9 °C: 0.1 / ab 100 °C: 0.5 |
| Temperatursensor | Temperaturmessung über Pt100 in 4-Leiter-Messung separat pro Thermoblech |
| Einstelltemperaturbereich | von + 5°C bis +90°C |
| Anzeigenauflösung Istwertanzeige | 0,1°C |
| Anzeigenauflösung Sollwertvorgabe | 0,1°C |
Druck (Vakuum)
| Vakuumbereich | 5 bis 1100 mbar |
|---|---|
| Druckregelung | Digitale Druckregelung mit einer drehzahlgeregelten Vakuumpumpe. Verrohrung im Saug- und Belüftungsbereich aus W.-St. 1.4571 (ASTM 316 Ti). Programmierbarer, digital gesteuerter Einlass für Luft. |
| Zulässiges Endvakuum | 0.01 mbar |
| Maximale Leckrate | 0.01 bar/h |
| Pumpensteuerung | drehzahlgeregelt, sowie optimierte, bedarfsorientierte Spülvorgänge der Pumpenmembrane und Signalausgang für Pumpe EIN/AUS |
| Anschluss | Vakuum-Ausgang mit Kleinflansch DN16 und Gaseinlass mit Frischluftzufuhr |
Regelungstechnik
| Kalibrieren | drei frei wählbare Temperaturwerte und drei frei wählbare Druckwerte |
|---|---|
| einstellbare Parameter | Temperatur (Celsius oder Fahrenheit), Druck (Vakuum), Programmlaufzeit, Zeitzonen, Sommer-/Winterzeit |
| Spracheinstellung | Deutsch, Englisch, Spanisch, Französisch, Polnisch, Tschechisch, Ungarisch, Italienisch, Chinesisch |
| ControlCOCKPIT | TwinDISPLAY. Adaptiver multifunktionaler digitaler PID-Mikroprozessorregler mit 2 hochauflösenden TFT-Farbgrafikdisplays. |
| Timer | Digitale Rückwärtsuhr mit Zielzeitangabe, einstellbar von 1 Min bis 99 Tage |
| Funktion SetpointWAIT | Prozesszeit startet erst bei Erreichen der Solltemperatur |
Kommunikation
| Protokollierung | Speicherung des Programmablaufs bei Stromausfall |
|---|---|
| Programmierung | Programmieren, Verwalten und Übertragen von Programmen über Ethernet-Schnittstelle oder USB-Port mit Hilfe der Software AtmoCONTROL |
Sicherheit
| Temperaturüberwachung | mechanischer Temperaturbegrenzer TB Schutzklasse 1 (DIN 12880) zur Heizungsabschaltung ca. 10°C über der max. Schranktemperatur |
|---|---|
| AutoSAFETY | Zusätzlich integrierter Über- und Unter-Temperaturschutz "ASF", der automatisch dem Sollwert im frei wählbaren Abstand folgt, Alarm bei Über- oder Unterschreiten, Heizungsabschaltung bei Überschreiten bzw. Abschalten des Kühlaggregates bei Unterschreiten |
| Selbstdiagnosesystem | zur Fehlerfindung für Temperaturregelung |
| Alarm | optisch und akustisch |
Heizkonzept
| Heizkonzept | Anschluss für ein Thermoblech in der Rückwand |
|---|---|
| VO Kühlung | Peltier-Kühleinheit für flächige Temperaturverteilung mit einer maximalen Abweichung von ±1 K über den gesamten Temperaturbereich |
Standardlieferumfang
| Anzahl der Einschübe | 1 |
|---|---|
| Werkskalibrierzertifikat | bei +10°C/20 mbar |
| Tür | Vollsichtglastür, innen mit federnd gelagertem, 15 mm starkem Sicherheitsglas, außen mit Splitterschutzscheibe |
| Einschübe | Kühl-und Heizplatten-Kombination aus Aluminium, eloxiert W.-St- 3.3547 (ASTM B209), mit integriertem Kühlkreislauf sowie einer Großflächenbeheizung einschl. Vor-Ort-Sensorik (Pt100, 4-Leiter Messung), individuell blechbezogene Übertemperatursicherung. Weitere Angaben s. Edelstahlinnenraum. |
Edelstahlinnenraum
| Material | hermetisch dicht verschweißt, aus extrem korrosionsbeständigem Edelstahl, Werkstoff Nr. 1.4404 |
|---|---|
| Volumen | 49,00 l |
| Abmessungen | B(A) x H(B) x T(C): 385 x 385 x 330 mm |
| Max. Anzahl der Einschübe | 1 |
| Max. Belastung pro Gerät | 60 kg |
| Max. Belastung pro Einschub | 20 kg |
Strukturedelstahlgehäuse
| Aufstellung | 4 verstellbare Gerätefüße |
|---|---|
| Abmessungen | B(D) x H(E) x T(F): 550 x 687 x 480 mm (T +38mm Türgriff) |
Elektrische Daten
| Spannung Leistungsaufnahme | 230 V, 50/60 Hz ca. 600 W |
|---|
Umgebungsbedingungen
| Aufstellhöhe | max. 2000 m über NN |
|---|---|
| Umgebungstemperatur | +5 ºC bis +40 ºC |
| Aufstellung | Der Abstand zwischen Wand und Schrankrückwand muss mindestens 15 cm betragen. Der Abstand zur Decke darf 20 cm und der seitliche Abstand zur Wand 8 cm nicht unterschreiten. |
| Luftfeuchtigkeit rh | max. 80 % nicht kondensierend |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
Verpackungs-/Versanddaten
| Transportinformation | Die Geräte müssen in stehendem Zustand transportiert werden! |
|---|---|
| Statistische Warennummer | 8419 8998 |
| Ursprungsland | Bundesrepublik Deutschland |
| WEEE-Reg.-Nr. | DE 66812464 |
| Abmessungen inkl. Karton | B x H x T: 660 x 870 x 590 mm |
| Nettogewicht | ca. 95 kg |
| Bruttogewicht Karton | ca. 116 kg |
Standardgeräte sind sicherheitsgeprüft und tragen die Zeichen:
